Aqua do Pippo

Boas!

Um projeto muito fixe e muito bem documentado como já é habito em ti!

Qual a estimativa para o peso total do aquario?

Cumps

Boa tarde

Obrigado Pedro.
O aqua, só em vidro vai ter cerca de 85Kg.
A estrutura está sólida como uma rocha, quando apoiado em zona plana.

Uma questão, o chão está ligeiramente torto naquela zona... e a estrutura fica ligeiramente coxa... que poderei usar para a calçar?
Deverei igualmente colocar alguma fita entre a estrutura e o chão?

Aquário com C82 x L70 x H60cm, onde 10cm dos L70cm são de coluna seca.
Que contas se poderá aplicar para se ter um peso médio?


Junto seguem fotos da estrutura montada e no local.






A minha esposa quando a viu ficou surpreendida, pois a considerou muito alta!!
Tem razão, relativamente ao móvel anterior que tinha cerca de 67cm de altura...

Abraço
Pedro Ferrer

Boas!

Se não me enganei nas contas devem ser 300L....logo mais de 300Kg só em agua...sem contar com rocha!

Se tu achas que aguenta.....

Eu colocaria cortiça em baixo!

Cumps

[Rui Manuel Gaspar]

Pedro Chouriço Escreveu:

Boas!

Se não me enganei nas contas devem ser 300L....logo mais de 300Kg só em agua...sem contar com rocha!

Se tu achas que aguenta.....

Eu colocaria cortiça em baixo!

Cumps

Pedro Chouriço Escreveu:

Boas!

Se não me enganei nas contas devem ser 300L....logo mais de 300Kg só em agua...sem contar com rocha!

Se tu achas que aguenta.....

Eu colocaria cortiça em baixo!

Cumps

Boas,

Estas estruturas de alumínio são as mesmas que são utilizadas na Aquahobby há pelo menos 2 anos.

Uma estrutura destas menos reforçada já manteve o aquário de esposição de 700l da referida loja.

Pelas minhas contas serão 300Kg de água e rocha mais 85 para o vidro. Estamos a falar de mais ou menos 400Kg.

Os prumos tem é que estar direitos pelo que eu também sou da opinião que deverá levar cortiça por baixo se a estrutura não está direita.

Abraços,
Rui

Bom dia

Obrigado a todos pela participação.

Cortiça? Ok...

Questões:
1. onde poderei adquirir?
2. quais as dimensões de venda?
3. como cortar cortiça?

Grato pela atenção
Pedro Ferrer

[Rui Manuel Gaspar]

Pedro Ferrer Escreveu:

Bom dia

Obrigado a todos pela participação.

Cortiça? Ok...

Questões:
1. onde poderei adquirir?
2. quais as dimensões de venda?
3. como cortar cortiça?

Grato pela atenção
Pedro Ferrer

Boas,

AKI, Leroy Merlin, etc ....
Vende-se aos quadrados de 4mm se não estou em erro e
Cortas com x-acto.

Abraços,
Rui

Boas!

lojas de bricolage!!!eu cmprei um rolo para poder cortas pedaços maiores!

Sim para cortar o ideal é um x-ato.

Cumps

[Marco Madeira]

Já agora Pedro... como se chama esse tipo de estrutura? Sabes qual a carga que aguentam? Como calculas a carga que isso pode aguentar?

[Rui Manuel Gaspar]

Boas,

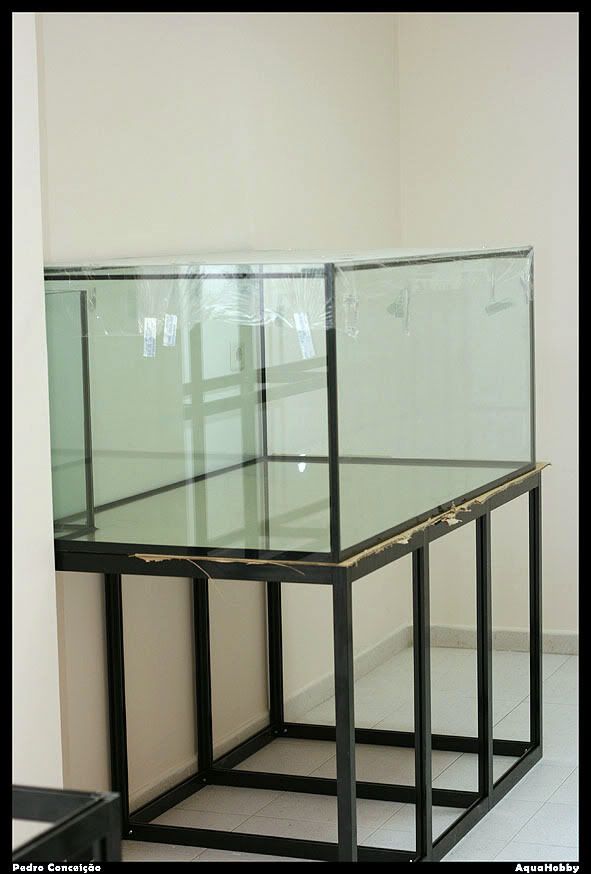

Vejam aqui. À AquaHobby peço de já desculpa por estar a usar fotos vossas sem vos pedir primeiro.



Podem ver o album completo aqui:

http://s72.photobucket.com/user/pedro20 ... 0.jpg.html

São as fotos da montagem da Aquahobby.

Marco, já que são teus vizinho podes ir lá ver e falar com o Luís sobre isso.

Abraços,
Rui

boas estou a gostar de ver.. pedro a estrutura aguenta na boa eu tive uma aquario de 70x60x60 montado sobre essas estruturas de aluminio. isso aguenta na boa... o peso do aguario fica a exercer sobre as colunas. e estas nao dobram. so tens de garantir que o perfil esta bem cortado e nao mexe... se vires que ainda meche . tens a alfasul que tem umas barras em aluminio que aparafusas na diagonal e ja nao deixa mexer... mas sem stress. eu tenho uma mesa de 1,5 metros por 2 metros feito com esses perfis e tem um vidro do mesmo tamanho de 8 mm em cima e aguenta na boa alem que a mesa ate rodinhas tem.

na tua estrura so vejo um erro... na local da sump falta te uma travassa ao meio.. pois com o peso da agua vai abaular um pouco so tens 2 pontos de apoio em vez de 4. a madeira nao vai suportar o peso da sump em 2 pontos.. nesse local troca o perfil pelo"T" e punha um travessa de um lado ao outro...

de resto parece-me muito bem..

Boa noite a todos

Bruno, é possível que tenhas razão.
Obrigado pelo alerta.

(...)

Comprei cortiça de 4mm em rolo.
Coloquei 2 camadas cortiça e a estrutura ainda está ligeiramente manca... deverei colocar uma 3ª camada ou assim será suficiente para o peso moldar a cortiça e assim estabilizar?

(...)

Hoje foi dia de realizar o pente...
Junto seguem umas fotos...









Abraço
Pedro Ferrer

Muito bom ...

Realmente a estrutura olhando assim "de lado" dá que pensar duas vezes , mas se dizem que aguenta tudo bem, e até parece muito bem feita ...

Quanto a esse pente , esta Topppp , lindo mesmo , era uma coisa assim que precisava no meu para resolver um problema que ali tenho entre o pente e o acrilico que esta abaixo do pente , que entra agua e parece sempre sujo ...

Abração , vou acompanhando ...

Enviado do meu GT-I9300 utilizando Tapatalk 4

Olá Pedro,

Será que a cortiça com o tempo não irá ceder mais do que deve e voltar a ficar manca a estrutura? Não seria ideal algo maciço(plástico/pvc/acrilico...)?

Esses cortes do pente ficaram muito bem feitos!!! Podes explicar mais ou menos como foram feitos?

Abraço e boa sorte com este projeto. Tem sido muito engraçado de acompanhar!

O jacto de agua faz maravilhas

Jaime

Boa noite

Paulo Oliveira Escreveu:

Quanto a esse pente , esta Topppp , lindo mesmo , era uma coisa assim que precisava no meu para resolver um problema que ali tenho entre o pente e o acrilico que esta abaixo do pente , que entra agua e parece sempre sujo ...

Sim, não queria a solução mais fácil... acrílico + vidro... queria uma solução que me desse mais confiança na hora da limpeza da parede da coluna seca.
Penso que a solução tenha sido encontrada. O resto é uma questão de design, que tive a hipótese de observar em hora certa e decidi aplicar.

João Seguro Escreveu:

Olá Pedro,
Esses cortes do pente ficaram muito bem feitos!!! Podes explicar mais ou menos como foram feitos?

Como já disse o Jaime Branco, foram executados numa máquina CNC - Controlo Numérico por Computador.

Onde a preparação do desenho foi feita no AutoCAD, como poderia ter sido feito noutro software CAD (Computer Aided Design), exportado para um software CAD/CAM (Computer Aided Manufacturing).
Depois o ficheiro gerado por um pós-processador, é colocado na máquina e executado.

Software CAD/CAM


Ficheiro CNC (código linguagem máquina)


HMI da máquina CNC



Podes ver aqui um vídeo de como se processa o corte de Jacto de Água.
A máquina onde cortei o pente é irmã desta...



Abraço
Pedro Ferrer

Quem me dera poder por um copo desses no bico da minha podia ser que tomasse menos banhos

Jaime

Nunca tinha visto como era feito o corte. Obrigado pela resposta Pedro

Olá Pedro,

Raramente venho a fóruns, mas chamaram-me a atenção para este tópico no 2º almoço de convívio do Côdea.
Pela experiência que tenho no que toca a estiras de alumínio, vejo que a estrutura não teve a melhor concepção. As travessas não deveriam ficar por cima dos pés. As que faço e já fiz, como por exemplo as estruturas da Aquahobby, foram colocados os pés e as travessas apoiam lateralmente aos pés. Pelo que consegui ver, existem esquadros no perfil, se fim como estou a pensar são dos que ficam aparafusados aos perfis, certo? Isso será a diferença para que não tenha problemas. Vai abanar um pouco mas acredito que não caia, apesar do pequeno erro de concepção que apontei. Esta opinião é pela minha experiência.
Sobre o revestimento, aposto sempre no PVC, dada a alta resistência a agua salgada. Costumo usar de 3mm mas é um pouco maleável, mas não se nota dado que fica "fixo" à estrutura, mas o de 5mm já não tens esse problema. Para quem gosta de madeira, existe sempre a possibilidade de ter PVC impresso a fingir madeira.
Se não conseguires os PVCs diz, ou se achares caro, que vejo o que se pode arranjar.

Qualquer duvida é só perguntarem, tentarei vir cá responder.

Boas!

Para revestir a minha estrutura utilizei pvc expandido de 3mm....é muito fácil de trabalhar!

Fiz um espelho que colei diretamente na estrutura e depois coloquei umas portas de correr....que correm em caixaria de plástico!São muito fáceis de retirar pois dobram facilmente!

Cumps

Boa noite

Obrigado pela vossa participação.
Pedro Conceição, há quanto tempo!

O esquema da montagem foi baseado no Red Sea Max S-Line






A estrutura está sólida. Apresenta-se como uma rocha.
Apenas o chão naquela zona me chateia, noutra zona do piso a estrutura nem mexe.

Convido a quem quiser espreitar o que está a ser feito.

(...)

Quanto á forra, vi a como fez o António A Silva, pelo que percebo, na mesma linha que tu aplicaste Pedro Chouriço, só que em vidro.
Claro que em alveolar é mais acessível.

Abraço
Pedro Ferrer
